Progettazione e sviluppo in ambito nautico

Modella rapidamente una vista macro preliminare della nave in base agli input della fase di concept design. Il concetto di sistema strutturale supporta l'analisi delle prime fasi di progettazione e la creazione dei report e disegni necessari per l'approvazione da parte delle società di classificazione. Il modello di progettazione di base è rappresentato da sistemi di piastre e profili che vengono ulteriormente suddivisi con giunzioni in sottosistemi più piccoli. Definisci rapidamente i ponti e le paratie longitudinali e trasversali come parte dei sistemi di piastre. I pilastri, gli irrigidimenti e l'armatura dei bordi possono essere definiti come parte dei sistemi di profili. Al modello di base si possono aggiungere parti standard, staffe e ritagli. Copia e specchia gli oggetti di progettazione di base per modellare rapidamente questi sistemi strutturali.

Il modello di base della struttura del progetto è topologico e leggero. Le modifiche di progettazione vengono propagate automaticamente e rapidamente a queste strutture topologicamente connesse e ai relativi disegni di classe.

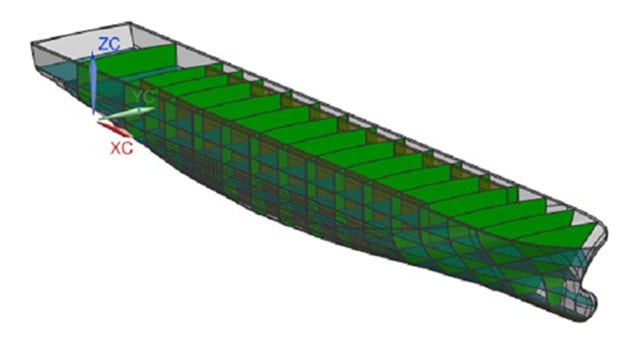

Utilizza il nostro Ship General Arrangement (GA), un approccio basato su modelli 3D per creare in modo rapido e accurato una proposta per una nuova nave nell'ambito della fase di concept design. Crea un modello 3D della disposizione generale di una nave e i relativi disegni 2D.

Inizializza il processo di progettazione dell'assetto generale basato su una struttura di prodotto configurabile, insieme alla definizione del modello di griglia concettuale e della ripartizione dell'imbarcazione basata sui ponti. I singoli progettisti possono dettagliare ogni ponte negli spazi delle stanze con attrezzature standard, parti e oggetti relativi all'alloggio. Per ogni vano vengono calcolati il volume netto e lordo e la superficie. I disegni principali di GA, i piani dei serbatoi e i disegni dei piani di porte/finestre possono essere creati in modo associativo e rapido insieme alle informazioni tabellari. I dati 3D creati nell'ambito della progettazione GA possono guidare la progettazione di base della struttura in acciaio e generare materiale di marketing come immagini ad alta risoluzione e procedure dettagliate.

Modella direttamente una rappresentazione dettagliata della struttura della nave in base ai risultati della fase di concept design, oppure trasferisci i sistemi strutturali da un modello di progettazione di base e quindi aggiungi i dettagli strutturali secondari necessari. La definizione di una funzione di dettaglio parametrica consente il posizionamento e la modifica rapidi di staffe, parti standard, aperture, ritagli di profili, clip e collari, smussi, tagli di estremità, tagli d'angolo, tagli di spigoli e piastre flangiate. Crea pilastri strutturali e applica materiale isolante alle superfici in acciaio. Un comando basato su regole genera saldature, determinando automaticamente dove sono necessarie e definendone i dettagli.

Il modello di progettazione di dettaglio topologicamente connesso garantisce una rapida propagazione delle modifiche al progetto e può copiare e rispecchiare in modo efficiente la progettazione strutturale esistente, migliorando la produttività del progettista. I dati generati dalla progettazione di dettaglio possono essere utilizzati per la produzione e la pianificazione della produzione.
