Modelowanie 3D w oprogramowaniu NX CAD

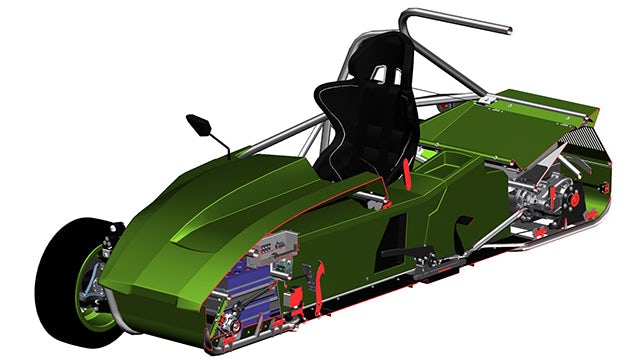

Przy użyciu najlepszych dostępnych narzędzi CAD do projektowania złożeń można tworzyć modele złożeń o dowolnej wielkości i poziomie skomplikowania oraz zarządzać nimi. Dzięki metodom „od ogółu do szczegółu” i „od szczegółu do ogółu” można zarządzać modelami złożeń i nawigować po nich, a także zapewnić właściwą organizację pracy zespołu i kontrolę nad nią:

• Bezproblemowa praca ze skomplikowanymi projektami złożeń
• Dostęp do struktury kontroli złożeń i relacji stosowanych w projektowaniu parametrycznym, który upraszcza wprowadzanie zmian projektowych oraz przyspieszyć modelowanie różnych konfiguracji, opcji i wariantów
• Możliwość projektowania w kontekście produktu
• Weryfikacja projektów oraz identyfikowanie i rozwiązywanie problemów dzięki pełnej obsłudze modeli cyfrowych

Oprogramowanie NX CAD umożliwia szybsze i tańsze projektowanie produktów nowej generacji. Jedno rozwiązanie do modelowania oferuje kompleksowe i wysokowydajne funkcje parametrycznego modelowania szkieletowego, powierzchniowego, bryłowego i fasetowego w połączeniu z możliwością bezpośredniego modelowania z zastosowaniem technologii synchronicznej.

Połączenie technik modelowania opartego na cechach z technologią synchronicznej przekłada się na szybkie tworzenie potrzebnych projektów.

Oprogramowanie NX do swobodnego modelowania powierzchniowego umożliwia szybkie zbadanie alternatywnych projektów.

Ten wszechstronny, zintegrowany zestaw narzędzi łączy modelowanie 2D, 3D, krzywych, powierzchniowe, bryłowe, fasetowe i synchroniczne w celu umożliwienia szybkiego i łatwego tworzenia, edycji i oceny różnych kształtów.

Zaawansowane narzędzia do swobodnego modelowania powierzchni, renderowania i wizualizacji analizy kształtów zapewniają dostęp do wszystkich możliwości specjalistycznych systemów do projektowania przemysłowego, a także pełną integrację z funkcjami projektowania, symulacji i obsługi produkcji w oprogramowaniu NX w celu przyspieszenia procesu rozwoju.

Zmaksymalizuj swoją produktywność. Każde narzędzie CAD do projektowania komponentów mechanicznych umożliwia jakiś rodzaj szkicowania i wszystkie opierają się na tych samych kluczowych koncepcjach. Stare podejścia uniemożliwiają efektywne wykonywanie iteracji, natomiast pozwalają zmieniać zdanie i szybko dostosowywać szkice. Ich działanie polega na tworzeniu licznych zasad i relacji, które kontrolują zachowanie.

Wypróbuj nasze nowe podejście do szkicowania: najnowsze możliwości szkicowania skracają czas poświęcany na rejestrowanie koncepcji nawet o 30%. Wielu użytkownikom szkicowanie zajmuje nawet 15% czasu pracy, więc taka oszczędność przekłada się na znaczny wzrost produktywności.

Korzystając ze znanej terminologii procesów roboczych, można wydajnie tworzyć projekty części blaszanych z zastosowaniem branżowej wiedzy na temat właściwości materiałów i procesów produkcji.

Oprogramowanie NX zapewnia dostęp do narzędzi do projektowania części blaszanych, które zawierają informacje o materiałach i gięciu, co pozwala na utworzenie modelu stanowiącego reprezentację uformowanego komponentu i spłaszczonych modeli półfabrykatów. Można również szybko przekształcać modele bryłowe w komponenty blaszane i tworzyć części blaszane otaczające inne komponenty. Moduł NX Advanced Sheet Metal zapewnia funkcje, które umożliwiają modelowanie części blaszanych o bardziej skomplikowanych kształtach.
