Simulation intégrée à la CAO

Capable d'accélérer le processus d'exploration et d'optimisation de la conception jusqu'à 90 %, NX Performance Predictor permet aux concepteurs NX d'explorer les options possibles plus rapidement que les outils et processus traditionnels. NX Performance Predictor permet une conception basée sur la simulation plus tôt dans le cycle de conception. Les concepteurs peuvent effectuer des simulations simples, libérant ainsi les ingénieurs en simulation pour des simulations plus complexes. Votre analyse est également liée à Simcenter 3D, ce qui vous permet d'effectuer une simulation approfondie de votre pièce pour la valider et la préparer à la fabrication.

NX Performance Predictor vous permet de simuler les pièces que vous créez en temps réel tout en explorant différents choix de conception et de matériaux. Il permet aux concepteurs de prendre les meilleures décisions, tout en vous permettant d'explorer davantage de concepts sans avoir recours à des prototypes et à des essais physiques.

Comparez rapidement les alternatives de conception et optimisez les caractéristiques de performance dès les premières étapes du processus de conception à l'aide d'outils de simulation de mouvement, structurelle et thermique intégrés à la conception dans NX.

La simulation n'est plus seulement un outil de validation des performances et devient une partie organique du processus de développement tout au long du concept et de la conception. La simulation aide les concepteurs à créer de meilleures conceptions, plus robustes, plus tôt dans le processus de développement, tout en accélérant le temps global nécessaire à la publication d'un plan, ce qui signifie un délai de commercialisation plus court.

Automatisez l'amélioration des conceptions structurelles tout en respectant toutes les exigences en matière de performances, de matériaux et de fabrication avec NX Topology Optimizer. Générez, dès le stade de la conception, des dessins optimisés en termes de résistance, de matériaux et autres.

NX Topology Optimizer permet d'ajouter diverses contraintes de conception et de fabrication pour contrôler les résultats de l'optimisation, telles que la symétrie de conception, le décalage, le bombage, le mélange, les angles de surplomb additifs, l'autoportance additive et l'étalement additif des matériaux, le moulage, la coulée, l'usinage et l'extrusion.

L'optimisation avancée de la topologie peut également être réalisée en transférant vers Simcenter 3D.

Tirez parti d'une application d'analyse de mouvement simple et rapide pour étudier le comportement cinématique des conceptions avec le logiciel NX. L'application de mouvement facile à utiliser vous aide à créer des études cinématiques dès le début du processus de conception. Ces études réduisent le temps nécessaire à la création d'une maquette numérique précise, ce qui permet de consacrer plus de temps à la conception.

Lorsque vous fabriquez des produits avec des pièces mobiles, vous devez les voir en action. Vous devez connaître les propriétés cinématiques telles que les déplacements, les vitesses, les accélérations et même les collisions.

Étudiez les performances de l'assemblage dès le début du développement en convertissant rapidement un assemblage CAO en un modèle cinématique fonctionnel. NX Motion vous permet de mieux comprendre les performances des produits en animant, en traçant des graphiques et en comparant les réactions, les vitesses et les accélérations.

Avec NX Motion, vous pouvez effectuer des analyses de mouvement telles que l'analyse cinématique, le contrôle des interférences, l'articulation, l'analyse dynamique et l'analyse de contact. Vous pouvez également effectuer une analyse structurelle en transférant directement la charge à NX Design Simulation.

Évaluez la moulabilité des pièces en plastique à l'aide d'une gamme d'outils NX. Ces outils de validation et d'analyse d'écoulement dans le moule sont destinés à être utilisés par les concepteurs dès les premières étapes du développement de produits, et sont entièrement intégrés aux fonctionnalités de conception de NX.

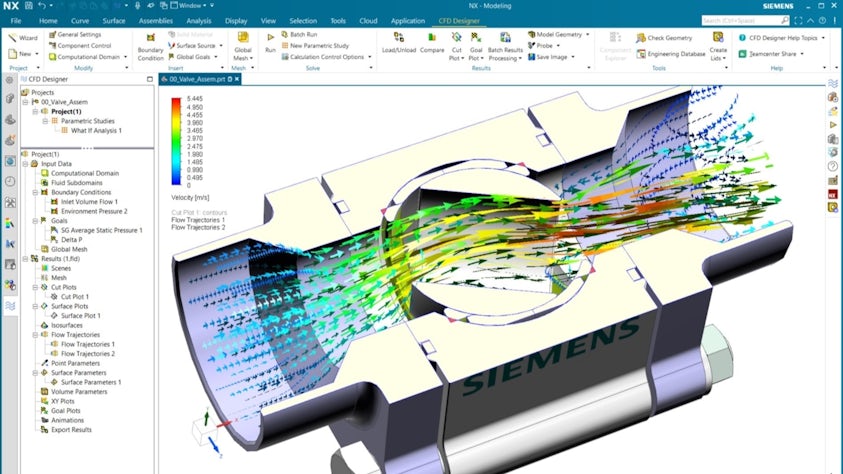

Préparez et évaluez des simulations CFD d'écoulement des fluides et de transfert thermique avec Simcenter FLOEFD, une solution d'analyse CFD (mécanique des fluides numérique) 3D complète. Grâce à l'intégration de Simcenter FLOEFD dans NX, vous pouvez effectuer des analyses et des simulations de type "what-if" avec des assistants faciles à utiliser qui identifient la conception optimale dès le début du processus de conception.
