산업용 전기 설계
전기 엔지니어가 메카니컬 및 소프트웨어 엔지니어링을 담당하는 동료와 협업하여 더 빠르게 고품질로 설계를 완료하면 시간을 절약하고 산업용 전기 설계에서 오류를 없앨 수 있습니다.
2D 전기 회로도 작성
통합 환경을 사용하여 산업 전기 설계의 핵심 작업인 2D 전기 회로도를 생성하십시오.
2D 전기 회로도 도면과 중단점을 생성하고, 상호 참조를 표시 및 사용하며, 카탈로그 파트를 선택하고, 규칙 기반 엔지니어링을 활용하여 산업용 전기 설계 작업을 자동화할 수 있습니다.

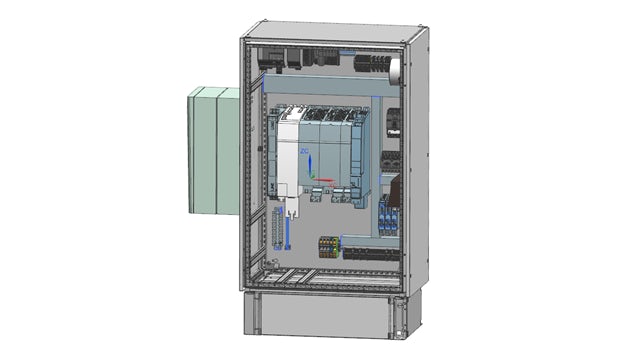

3D로 수행하는 캐비닛 설계
빠르고 효율적인 통합 3D 캐비닛 레이아웃 설계를 위해 포괄적인 도구 세트를 사용하십시오.
컴포넌트를 선택, 배치 및 이동하고, 간극을 측정하며, 3D 산업용 전기 설계 내에서 2D 전기 회로도를 직접 탐색할 수 있습니다.
기능 엔지니어링 수행
전기 엔지니어가 기능적인 모델 기반 산업용 전기 설계를 생성할 수 있도록 지원합니다.
기능, 위치 및 제품 구조를 정의하고, 객체 간의 관계를 생성하며, 객체 간 데이터를 재사용 및 결합하여 산업용 전기 설계 프로세스를 자동화합니다.
업스트림 프로세스의 데이터 통합
업스트림 프로세스의 데이터를 입력으로 활용하여 보다 효율적인 작업을 설계할 수 있습니다.
메카니컬 어셈블리 데이터, 공장 레이아웃, 배관 및 계측 다이어그램(P&ID), 스프레드시트 목록을 가져와서 데이터 입력을 모델링된 형태로 통합합니다.
다운스트림 프로세스로 데이터 프로비저닝
기계에 맞춰 소프트웨어를 작성할 수 있도록 완성된 산업용 전기 설계를 자동화 엔지니어링에 전달합니다.
데이터 모델에서 PLC(Programmable Logic Controller) 소프트웨어 및 하드웨어를 직접 통합하고 프로그램 없이도 이 데이터를 Siemens TIA Portal 소프트웨어로 직접 내보낼 수 있습니다. 사용자 정의 보고서 및 스프레드시트 데이터 내보내기를 통해 타사 시스템에 대한 신호 목록 및 하드웨어 정보를 생성합니다.
규칙 기반 엔지니어링 사용
설계 규칙과 자동화를 함께 사용하면 참조 지정의 정의, 신호의 기호 이름 또는 전기 회로도 생성과 같이 부가 가치가 창출되지 않는 반복적인 활동을 없앨 수 있습니다.
오류를 줄이고, 전기 엔지니어링으로 산업 전기 설계의 가치를 창출하며 혁신을 주도하는 데 더 많은 시간을 할애할 수 있습니다.
표준 보고서 작성
산업용 전기 설계가 완료되면 생산 시스템을 구축하는 데 필요한 정보를 제조업체에 제공합니다.
즉시 사용 가능한 표준 보고서를 활용해 터미널 다이어그램, BOM 및 케이블 다이어그램 등의 문서를 완성하십시오.
템플릿을 활용한 설계
산업용 전기 설계를 설계 템플릿으로 재사용하여 품질과 일관성을 개선하십시오.
설계의 내용을 저장하고 단일 장치나 기호가 아닌 완전한 기능으로 새 설계에 삽입할 수 있습니다. 자동화 설계 도구를 사용하여 PLC 소프트웨어로 기능을 확장할 수도 있습니다.
차세대 전기 공학
전기 공학은 상당히 혁신적으로 발전해왔습니다. NX 소프트웨어는 도면 중심의 전기 회로도 생성부터 메카트로닉스 엔지니어링의 통합 도메인인 전기 엔지니어링에 이르기까지 다양한 혁신에 대응하는 데 도움이 됩니다.
