Simcenter

Simulación electromagnética de baja frecuencia

Las simulaciones electromagnéticas de baja frecuencia de Simcenter te permiten explorar diseños para conocer el rendimiento y tomar decisiones oportunas en el desarrollo de productos, lo que reduce el número de prototipos físicos necesarios.

Mejora tu simulación electromagnética de baja frecuencia

Ve más rápido y explora las posibilidades
Con Simcenter SPEED, puedes diseñar, probar, revisar y rediseñar rápidamente. Con sus seis plantillas totalmente parametrizadas de los tipos de motor y generador más comunes, un ingeniero puede elaborar un diseño inicial en pocos minutos. Con total compatibilidad con HEEDS, los parámetros elegidos pueden investigarse u optimizarse en un estudio de diseño de experimentos (DoE). Gracias a la amplia conectividad con Simcenter STAR-CCM+, puedes realizar análisis adicionales con aplicaciones avanzadas de ingeniería.

Modela la complejidad
Importa tu archivo CAD de máquina electrónica directamente a Simcenter Motorsolve, donde podrás optimizar las funciones de tu diseño, como el embobinado, y beneficiarte de una extensa biblioteca de materiales electromagnéticos. Con la simulación de análisis de elementos finitos (FEA) de alto nivel y la conectividad con Simcenter MAGNET, un ingeniero puede afinar los detalles de su diseño con solvers estáticos, armónicos en el tiempo, transitorios y térmicos.

Mantén la integración
La electromagnética de baja frecuencia de Simcenter 3D permite crear y editar modelos de Simcenter MAGNET en la interfaz gráfica Simcenter 3D con el software CAD nativo NX. Utiliza y define materiales magnéticos sofisticados y asigna propiedades, condiciones de contorno y cargas, incluidas las cargas que utilizan una herramienta integrada de modelado de circuitos 1D.

Simulaciones electromagnéticas como parte de tu proceso de diseño

Los ingenieros electromagnéticos y eléctricos se sienten como en casa con los paquetes simplificados de ingeniería asistida por ordenador (CAE) como Simcenter SPEED, Simcenter Motorsolve y Simcenter MAGNET.

Caso de éxito

skyTran

skyTran aprovecha Simcenter MAGNET para reducir el tiempo y los costes de creación de prototipos físicos en un 90 por ciento para su sistema maglev.

Case Study

Using simulation to accurately predict physical behavior and advance personalized urban rapid transit

Empresa:skyTran

Industria:Automoción y transporte

Ubicación:Huntington Beach, California, United States

Software de Siemens:Simcenter 3D Solutions, Simcenter MAGNET Suite

Funcionalidades electromagnéticas de baja frecuencia

Simulación electromagnética de CA

Las simulaciones electromagnéticas de corriente alterna (CA) se basan en una sola frecuencia, lo que reduce el tiempo de simulación. Con este enfoque, puedes simular campos electromagnéticos en conductores de corriente y alrededor de ellos, en presencia de materiales isótropos que pueden ser conductores, magnéticos o ambos. Esto tiene en cuenta las corrientes de desplazamiento, las corrientes parásitas y los efectos de proximidad, que son importantes en el análisis de puntos conflictivos.

Imagen de la simulación electromagnética de CA.

Modelado avanzado de materiales electromagnéticos

La precisión de las simulaciones electromagnéticas de baja frecuencia depende en gran medida de los datos del material. El modelado electromagnético avanzado de materiales de Simcenter tiene en cuenta las no linealidades, las dependencias de la temperatura, la desmagnetización de los imanes permanentes, las pérdidas por histéresis y los efectos anisótropos. Esto permite analizar efectos como la desmagnetización en imanes permanentes para verificar su vida útil, analizar las pérdidas dependientes de la frecuencia en piezas finas a la vez que se reduce el tiempo de solución y contabilizar todas las pérdidas para obtener un balance energético preciso.

Imagen del modelado avanzado de materiales electromagnéticos.

Modelado de circuitos y sistemas

El análisis del sistema o basado en modelos requiere modelos precisos de los subcomponentes para tener en cuenta las interacciones y los transitorios locales que afectan al comportamiento global del sistema.

La electromagnética de baja frecuencia de Simcenter incluye funcionalidades como las simulaciones de circuitos nativas, las conexiones para la cosimulación y la exportación de modelos de sistemas en 1D para Simcenter Flomaster, Simcenter Amesim y otras plataformas.

Representación del modelado de circuitos y sistemas.

Simulaciones de campo eléctrico

El análisis del sistema o basado en modelos requiere modelos precisos de los subcomponentes para tener en cuenta las interacciones y los transitorios locales que afectan al comportamiento global del sistema.

La electromagnética de baja frecuencia de Simcenter incluye funcionalidades como las simulaciones de circuitos nativas, las conexiones para la cosimulación y la exportación de modelos de sistemas en 1D para Simcenter Flomaster, Simcenter Amesim y otras plataformas.

Imagen de las simulaciones de campo eléctrico.

Simulación de movimiento electromagnético

La simulación electromagnética de campos transitorios puede incluir movimiento. Se pueden simular movimientos rotacionales, lineales y arbitrarios con seis grados de libertad (X, Y, Z, alabeo, cabeceo y guiñada). Está disponible para un número ilimitado de componentes móviles, corrientes inducidas e interacciones mecánicas.

Los efectos mecánicos incluyen la fricción viscosa, la inercia, la masa, los muelles y la gravitación, así como las limitaciones de movimiento impuestas por los topes mecánicos. Se pueden especificar las fuerzas de carga arbitrarias en función de la posición, la velocidad y el tiempo. También se tienen en cuenta las corrientes inducidas debidas al movimiento.

Imagen de la simulación de movimiento electromagnético.

Simulación electromagnética transitoria

Permite la simulación de problemas complejos que implican fuentes y salidas de corriente o tensión de forma arbitraria y variables en el tiempo, sin linealidad en los materiales y efectos dependientes de la frecuencia. Esto incluye oscilaciones en dispositivos electromecánicos, desmagnetización en imanes permanentes, efectos de conmutación, par de torsión inducido por corrientes de Foucault, así como efectos de piel y de proximidad.

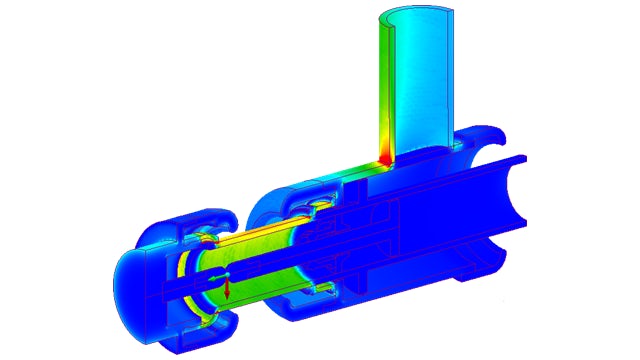

Imagen de la simulación electromagnética transitoria.
